Reactoare de șunt de joasă tensiune
Fiabilitate superioară
Reduce pierderile de putere
Îmbunătățirea factorului de putere
Funcționare eficientă din punct de vedere energetic
Compensați efectele capacitive

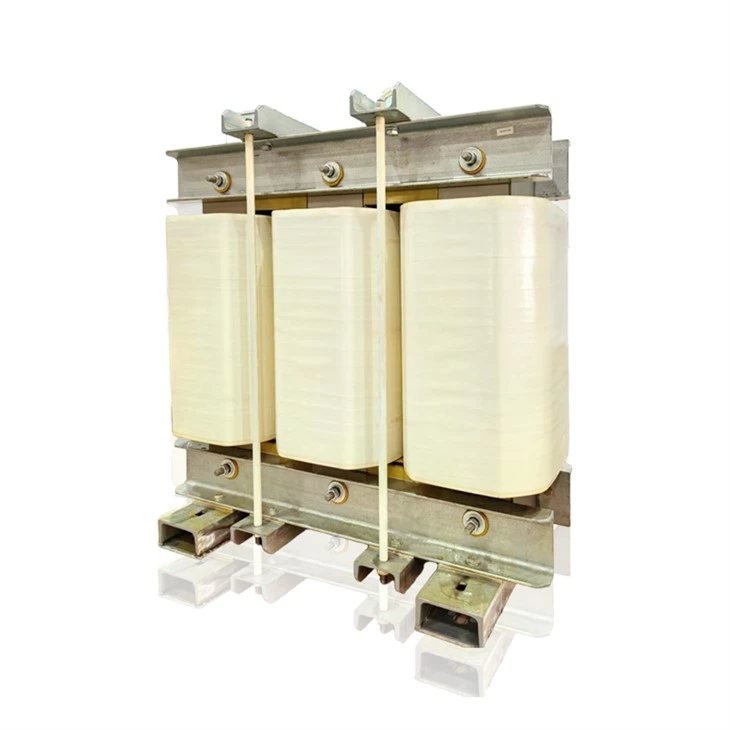

Reactoare de șunt de joasă tensiune
Reactoarele de șunt de joasă tensiune sunt dispozitive inductive conectate în paralel (shunt) la sistemele de alimentare electrică care funcționează la niveluri de tensiune joasă (de obicei sub 1 kV). Acestea sunt concepute pentru a absorbi puterea reactivă (VAR) pentru a regla stabilitatea tensiunii, pentru a atenua creșterea tensiunii și pentru a îmbunătăți calitatea energiei în rețelele de joasă-tensiune.
Funcții cheie:
Compensarea puterii reactive:Compensați puterea reactivă capacitivă generată de cabluri puțin încărcate sau linii lungi de transmisie, prevenind supratensiunea.
Stabilizarea tensiunii: Menține tensiunea sistemului în limite acceptabile prin compensarea factorilor de putere principali.
Filtrare armonică (în unele modele): Reduceți distorsiunile armonice atunci când sunt combinate cu configurații de filtrare.
Avantaje:
Îmbunătățește eficiența rețelei prin reducerea fluxului de putere reactivă.
Minimizează stresul echipamentului și prelungește durata de viață a activelor.
Soluție rentabilă-pentru controlul localizat al tensiunii.
Aplicații ale reactoarelor de șunt de joasă tensiune
1. Aplicații industriale
Unități cu motor și VFD: Reduceți distorsiunea armonică și protejați echipamentele sensibile.
UPS și centre de date: îmbunătățește calitatea energiei și previne fluctuațiile de tensiune.
2. Sisteme de distribuție a energiei
Compensarea puterii reactive: îmbunătățește factorul de putere prin absorbția puterii reactive în exces în rețelele de -joasă tensiune.
Reglarea tensiunii: Ajută la stabilizarea nivelurilor de tensiune în rețelele de distribuție.
3. Sisteme de energie regenerabilă
Ferme solare/eoliene: compensați puterea reactivă în sistemele bazate pe invertor{0}}.
Sisteme de stocare a energiei (ESS): Menține stabilitatea rețelei în conexiunile de joasă tensiune.
4. Comerciale și infrastructură
Centre comerciale, spitale și aeroporturi: asigură o alimentare stabilă cu energie și reduce pierderile de energie.
Sisteme de cale ferată și metrou: acceptă alimentarea cu energie de tracțiune cu gestionarea puterii reactive.
Specificații tehnice ale reactoarelor de șunt de joasă tensiunes
|
Parametru |
Caietul de sarcini |
Unitate |
Remarci |
|
Tensiune nominală |
400, 480, 600, 690 etc. |
V (volți) |
Depinde de nivelul tensiunii sistemului |
|
Frecvenţă |
50 / 60 |
Hz |
Frecvența de alimentare standard |
|
Putere reactivă nominală |
10 – 500 |
kVAr |
Personalizat în funcție de nevoi |
|
Clasa de izolare |
Clasa A (105 grade), Clasa B (130 grade), Clasa F (155 grade) |
- |
Tip uscat{0} obișnuit; opțional-immers în ulei |
|
Metoda de răcire |
AN (Aer Natural) / AF (Aer Forțat) |
- |
Tip uscat-de obicei AN |
|
Toleranță (putere reactivă) |
±5% până la ±10% |
- |
Conform IEC 60076-6 |
|
Creșterea temperaturii |
Mai mică sau egală cu 80 de grade (înfășurare, prin rezistență) |
grad |
Pentru reactoare de tip uscat- |
|
Nivelul sunetului |
Mai mic sau egal cu 50 – 65 |
dB |
Depinde de design și de răcire |
|
Tip conexiune |
Steaua (Y) sau Delta (Δ) |
- |
Configurabil pe baza sistemului |
|
Clasa de protectie |
IP00 până la IP54 |
- |
Aplicații pentru interior/exterior |
|
Rezistenta la scurt{0}circuit |
De obicei, curent nominal de 2-3 secunde |
- |
Pe baza cerințelor de sistem |
|
Distorsiunea armonică |
THD<2% (for filter reactors) |
% |
Dacă este utilizat pentru atenuarea armonică |
|
Conformitatea cu standardele |
IEC 60076-6, IEEE C57.21, EN 61558 |
- |
Standarde din industrie |
De ce să alegeți LTEC-uriReactoare de șunt de joasă tensiune?
LTEC – Alimentați-vă sistemele cu inovație!
Eficiență ridicată și economii de energie
Design cu pierderi reduse de miez– Circuitele magnetice optimizate (de exemplu, oțel siliciu de înaltă calitate) minimizează pierderile de curent turbionar și histerezis.
Reduce sarcina puterii reactive– Se îmbunătățeștefactor de putere (până la 0.95+)și reduce risipa de energie în rețelele de JT
Calitate și protecție superioară a energiei
Suprimarea armonicii– LimiteTHD (distorsiune armonică totală)pentru a proteja electronicele sensibile.
Stabilizarea tensiunii– Previne supratensiunea în băncile de condensatoare și rețelele de cablu lungi.
Construcție robustă și de lungă{0}}durată
Reziliență termică– Izolație la temperatură-înaltă (Clasa F/H) pentru o funcționare stabilă sub sarcini mari.
Reducerea vibrațiilor și a zgomotului– Impregnare avansată a bobinei și amortizare mecanică pentru utilizare silențioasă, cu întreținere redusă-.
Siguranță și conformitate
Protecție la supracurent și la scurt{0}circuit– Rezistă200% suprasarcinătimp de 10+ secunde (IEC 60076).
Certificari globale– RespectăIEC, IEEE, UL, și alte standarde din industrie.
Soluții personalizabile
Protecție la supracurent și la scurt{0}circuit– Rezistă200% suprasarcinătimp de 10+ secunde (IEC 60076).
Certificari globale– RespectăIEC, IEEE, UL, și alte standarde din industrie.
Fiabilitate globală
De încredere deutilități, OEM și industrii din 60+ țări.
Suport tehnicși opțiuni de garanție extinsă.
