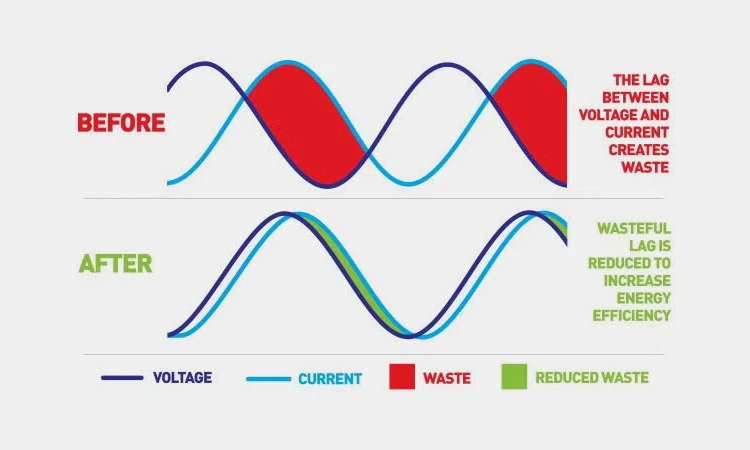

Corecția factorului de putere Cel mai complet ghid provenit: PPEC
Corecția factorului de putere este crucială pentru asigurarea funcționării netede, susținute și durabile a infrastructurii electrice. Îmbunătățește performanța și eficiența generală a întregului sistem electric. Corecția factorului de putere maximizează utilizarea energiei și reduce deșeurile din diferite industrii. Acest post oferă o înțelegere mai profundă a importanței corectării factorilor de putere în sistemele de inginerie electrică și electrică.
1. Care este un factor de putere?
2. Care sunt cele trei tipuri de energie dintr -un circuit electric?
3. Care sunt elementele fundamentale ale factorului de putere?
4. Care sunt principalele cauze ale factorului de putere?
5. Ar trebui să vă preocupați de factorul de putere redus?
6. Cum afectează motoarele factorului de putere redus?
7. Cum puteți îmbunătăți factorul de putere?
8. Ce este corectarea factorului de putere?
9. De ce este necesară corectarea factorului de putere și cum se realizează?
10. Care este circuitul de corecție a factorului de putere?
11. Care sunt tipurile de corecție a factorilor de putere?
12. Care sunt modurile de conducere de conducere a corectării factorilor de putere?
13. Care sunt avantajele condensatoarelor de putere prin îmbunătățirea factorilor de putere?
14. Cum se calculează valoarea condensatorului pentru corectarea factorului de putere?
15. Care sunt tipurile de tehnici și dispozitive de corectare a factorilor de putere?
16. Unde ar trebui să instalați condensatoare în sistemul dvs. de distribuție a plantelor?
17. Care sunt avantajele corectării factorilor de putere?

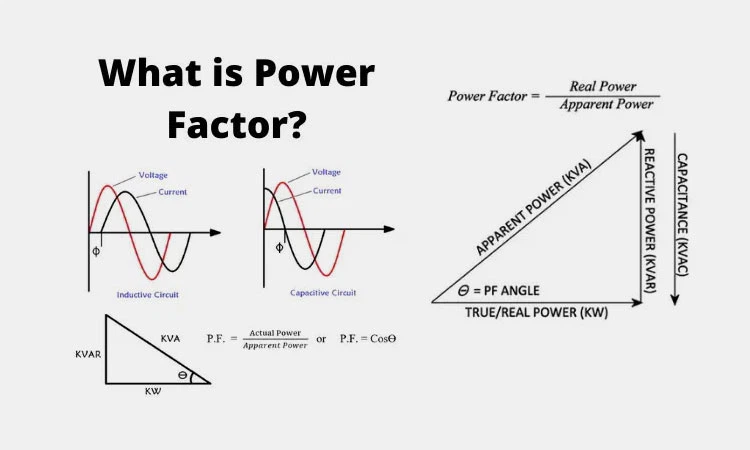

Ce este un factor de putere provocat: Electrical4U
Factorul de putere este raportul dintre energia totală livrată la capătul de transmisie al dispozitivului la energia extrasă la capătul de ieșire. Este un coeficient de performanță pentru utilizarea energiei electrice.
Deoarece încărcăturile în sistemele de alimentare, cum ar fi motoarele, transformatoarele și cuptoarele de inducție, sunt inductive, iar sarcinile inductive necesită un câmp magnetic pentru a funcționa, acestea sunt împărțite în putere activă și putere reactivă în timpul funcționării.
Puterea activă se referă în primul rând la puterea necesară pentru a genera lucrările reale necesare pentru ieșirea dispozitivului, cum ar fi mișcarea căldurii și a luminii.
Puterea reactivă este utilizată pentru a menține câmpul magnetic. Deși nu efectuează „muncă” utilă, circulă continuu între generator și sarcină. Aceasta duce la pierderi de energie în sistemul de alimentare și distribuție.
Puterea activă și puterea reactivă constituie împreună o putere aparentă.
Sistemele electrice conțin trei tipuri de energie:
Putere activă

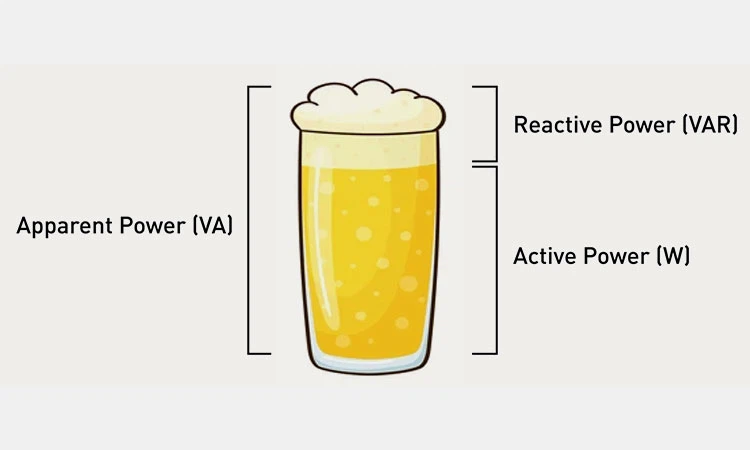

Power-sourced activ: Withthegrid
Puterea activă se referă la o putere care efectuează în mod specific „muncă”. Este puterea care poate fi transferată la o sarcină și utilizată.
Putere reactivă

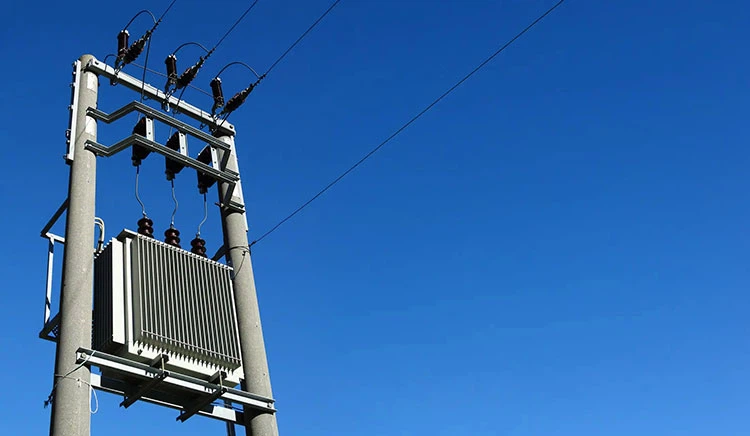

Puterea reactivă provenită: Withthegrid
Puterea reactivă este în unghi drept față de puterea activă. Nu efectuează nicio „muncă” utilă. În schimb, menține în primul rând câmpuri magnetice în componente reactive, cum ar fi inductorii și condensatorii. Este transferat cu ușurință înapoi la grilă și poate afecta calitatea puterii. Prin urmare, în sistemele de energie, este important să se maximizeze eficiența energetică și să minimalizeze puterea reactivă.
Putere aparentă

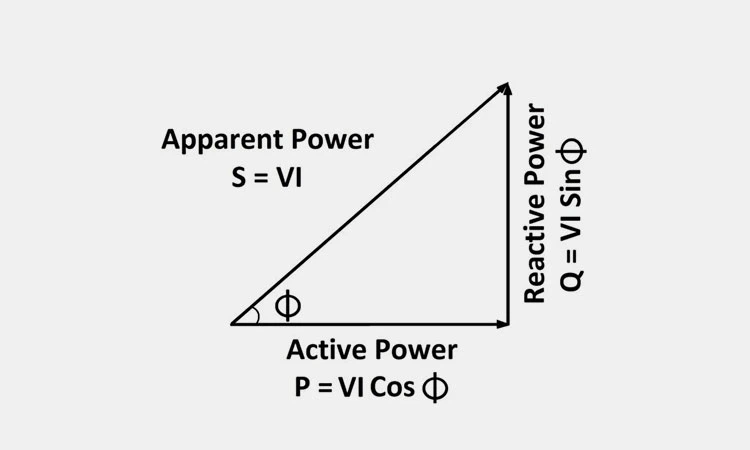

Aparentă putere de putere: eShop
Puterea aparentă este compusă în principal din putere activă și putere reactivă. Factorul de putere este raportul dintre puterea activă și puterea aparentă. Cu cât factorul de putere este mai mare, cu atât mai eficient este utilizat puterea.
Pentru a obține factorul de putere exact, împărțiți puterea activă prin puterea aparentă. Rezultatul se numește cosinus.
Care sunt elementele fundamentale ale factorului de putere-provenite: mytnb
Factorul de putere este raportul dintre puterea activă și puterea aparentă. Măsoară cât de eficient se utilizează energia electrică. Cu cât factorul de putere este mai mic, cu atât este mai puțin utilizată energia. Trebuie să îmbunătățiți factorul de putere al sistemului. Factorul de putere este calculat prin împărțirea puterii active (KW) la o putere aparentă (KVA). Prin urmare, rezultatul este cunoscut și sub numele de cosinus theta.
Care sunt principalele cauze ale factorului de putere provenite: electrictehnologie
Cu cât factorul de putere este mai mic al unei rețele electrice, cu atât este mai mică eficiența utilizării energiei. Principalele cauze ale unui factor de putere scăzută includ:
Deplasare
Acest lucru se întâmplă atunci când formele de undă de tensiune și curent dintr -un sistem de circuit sunt în fază, rezultând deplasări.
Deformare
Distorsiunea se referă, în general, la schimbarea formei formei de undă originale în timpul funcționării. Dacă forma de undă neliniară conține un număr mare de armonice, tensiunea grilei este predispusă la denaturare.
Dacă vă preocupați de factorul de putere scăzut: electrictehnologie
Un factor de putere redus în rețeaua electrică ar trebui să fie de îngrijorare deosebită. Un factor de putere mai mic înseamnă o utilizare mai mică a energiei, ceea ce poate duce la pierderea de energie, poate afecta eficiența rețelei și poate crește costurile de energie electrică.
Cum afectează factorul de putere redus motoarele-provenite: Electrical4U
În mod obișnuit, motoarele sunt proiectate și luate în considerare pe baza încărcării lor maxime, cum ar fi în transportoare, compresoare, marmură și prese de perforare. Cu toate acestea, aceștia trebuie să ia în considerare și problema factorului de putere scăzută în cadrul funcționării cu sarcină mare. Când un motor funcționează sub sarcină mare, dispozitivul atrage mai mult curent, determinând scăderea tensiunii generale, ceea ce duce la o funcționare lentă sau la supraîncălzire.
Cum puteți îmbunătăți factorul de putere provenit: electrictehnologie
Pentru a îmbunătăți factorul de putere al întregului sistem de alimentare, puteți adăuga condensatoare de corectare a factorilor de putere la sistem. Acești condensatori acționează ca generatoare de curent reactiv, oferind curent reactiv în întregul sistem de alimentare, reducând astfel cantitatea totală de curent extras din sistem.
Ce este corectarea factorului de putere: MonoliticPower
Corecția factorului de putere folosește în principal condensatoare pentru a reduce puterea reactivă în circuitele de curent alternativ, îmbunătățind eficiența generală a circuitului.
În circuitele DC, curentul este proporțional cu tensiunea aplicată, iar consumul de energie al sarcinilor rezistive este liniar. Cu toate acestea, în circuitele de curent alternativ, reactanța afectează caracteristicile circuitului. Tensiunea de curent alternativ este o undă sinusoidală, deci amplitudinea și direcția sa variază în funcție de frecvența sursei de alimentare.
În circuitele de curent alternativ, multe componente electrice, cum ar fi bobine, înfășurări și transformatoare, experimentează o diferență de fază între curent și tensiune, ceea ce duce la consumul real de energie mai mică decât produsul de tensiune și curent. Acest lucru poate degrada cu ușurință factorul de putere al întregului sistem, necesitând corectarea factorului de putere.
De ce este necesară corectarea factorilor de putere și cum se realizează provenind: EnergyAustralia
Dacă factorul de putere al unui circuit este scăzut și necorectat, acesta poate afecta eficiența întregului sistem de energie electrică, poate scurta durata de viață a echipamentelor electrice și chiar pierde energia generată a sistemului, ceea ce duce la creșterea facturilor de energie electrică pentru întreprinderi.
De obicei, condensatoarele de corecție a factorilor de putere sunt instalate aproape de sarcină. Acest lucru le permite să elibereze mai ușor energia acumulată.
Care este circuitul de corecție a factorului de putere-provenit: allaboutcircuits
Diagrama circuitului de corecție a factorului de putere include rezistențe și inductori. Rezistențele și inductorii reprezintă arborele motorului și, respectiv, câmpul magnetic. Adăugarea condensatoarelor de corecție a factorilor de putere la circuit compensează o parte din inductanța generată de puterea reactivă, prevenind generarea de câmp magnetic risipitor. Când factorul de putere este corectat, tensiunea și curentul întregului sistem de circuit devin mai sincronizate, aducând factorul de putere aproape de unitate.
În societatea modernă, tehnologiile de corecție a factorilor de putere pot fi clasificate ca corecție a factorilor de putere pasivă, corectarea parțială a factorului de putere de comutare și corectarea activă a factorului de putere. Printre ei:
Corecția factorului de putere pasivă
Corecția factorului de putere pasivă-provenită: Thailin
Corecția factorului de putere pasivă implică în primul rând conectarea unui reactor în serie cu sursa de alimentare. Reactoarele ajută la îmbunătățirea factorului de putere.
Corecția parțială a factorului de putere de comutare
Corecția parțială a factorului de putere de comutare este de obicei combinată cu un redresor de duble de tensiune pentru aparatele de aer condiționat invertor și alte aparate de uz casnic.
Corecția factorului de putere activă
Corecția activă a factorului de putere activă: PowerFactor
Corecția factorului de putere activă este de obicei utilizată pentru surse de alimentare cu moduri de comutare compacte.
Corecția factorului de putere utilizează trei moduri de comutare. Acestea includ:
Mod de conducere continuă (CCM)
Mod de conducere continuă (CCM)-Piexpertonline
Acest mod permite curentului circuitului să curgă prin reactor, iar MOSFET se pornește înainte ca curentul reactorului să scadă la zero. În această perioadă de conducere, curentul curge prin dioda de ieșire, amestecând cu curentul de încărcare din reactor.
Mod de conducere critică (CRM)
Mod de conducere critică (CRM)--sursă: Techsimulator
Când curentul de reactor scade la zero, MOSFET se pornește. Când tensiunea de ieșire este prea mare, circuitul reduce lățimea pulsului. Când tensiunea de ieșire este prea mică, circuitul crește lățimea pulsului. Prin urmare, frecvența de funcționare a întregului circuit scade pe măsură ce sarcina crește.
Mod de conducere discontinuă (DCM)
Mod de conducere discontinuă (DCM)--sursă: Piexpertonline
Acest mod are o perioadă curentă zero în fiecare ciclu.
Adăugarea unui condensator de corecție a factorului de putere la circuitul dvs. poate oferi următoarele avantaje:
Tensiune îmbunătățită
Produs de tensiune îmbunătățit: PowerCality
Condensatoarele de corecție a factorilor de putere îmbunătățesc tensiunea întregului sistem de circuit, ceea ce face ca tensiunea de ieșire și de intrare să fie mai stabilă și mai eficientă.
Creșterea capacității sistemului
Creșterea capacității de sistem-provenite: wagnrmecanical
Condensatoarele de corectare a factorilor de putere pot oferi o putere totală suficientă pentru sistemul dvs. de transmisie și distribuție, crescând capacitatea întregului sistem. Acestea vă pot ajuta să operați generatoare, transformatoare și cabluri mai mari.
Pierderi reduse
Pierderi reduse provenite: constelație
Condensatoarele de corectare a factorilor de putere pot reduce pierderile în întregul sistem.
Facturi reduse de energie electrică
Facturi reduse de energie electrică-provenită: GoldMetalindia
Când întregul dvs. sistem de distribuție este utilizat de o utilitate sau o industrie mai mare, acesta poate îmbunătăți eficiența energetică, poate reduce facturile de energie electrică și poate economisi bani.
Cum se calculează valoarea condensatorului pentru corectarea factorului de putere-provenit: Aquantuo
Dacă trebuie să determinați cantitatea de corecție a factorului de putere necesar în sistemul dvs., formula de corecție a factorului de putere este:
Qc=p (tan ϕ - tan ϕ ')
QC este puterea reactivă totală (KVAR)
P este puterea activă (kw)
ϕ este unghiul inițial de schimbare a fazelor
ϕ 'este unghiul de schimbare a fazei de compensare
Unghiul de deplasare a fazelor este diferența de timp între curent și tensiune din întregul sistem. După determinarea puterii reactive totale a sistemului, trebuie să determinați puterea care poate fi obținută după instalarea condensatoarelor. Aceasta implică plasarea unui condensator lângă sarcină, permițând unui condensator mai mare să se ocupe de sarcină.
În plus față de condensatoare, puteți utiliza, de asemenea, diverse tehnologii și metode pentru a obține corectarea factorilor de putere, inclusiv compensatori statici VAR, corectarea factorului de putere activă și corectarea factorilor de putere hibridă.
Capacitor Bank
Condensator banca-provenită: instrumentație
O bancă condensatoare este o colecție de componente electrice integrate într -o singură unitate. Poate fi conectat în serie sau paralel, în funcție de nevoile dvs. Este cel mai frecvent utilizat în distribuția puterii pentru a compensa sarcinile inductive în liniile de transmisie, crescând astfel capacitatea întregii bănci de condensator și permițându -i să gestioneze sarcini mai mari.
Compensator static var
Compensator static VAR-provenit: electric-electric-portal
Un compensator static VAR este, de asemenea, un dispozitiv de corecție a factorilor de putere. Răspunde automat la dezechilibrele de tensiune sau curent pentru a controla degradarea factorilor de putere. Este format în primul rând dintr-un reactor controlat de tiristor, care absoarbe puterea reactivă inductivă și întârziată.
Corecția factorului de putere activă
Corecția activă a factorului de putere activă: PowerFactor
Dispozitivele de corecție a factorilor de putere activă sunt mai complexe decât băncile condensatoare și compensatoarele statice VAR. În plus față de circuitele de măsurare, acestea includ, de asemenea, regulatoare de tensiune, detectoare de supratensiune, detectoare de curent zero și blocare sub -tensiune de intrare.
Corecția factorului de putere hibrid
Corecția factorului de putere hibrid-provenit: ytelect
În plus față de impactul factorului de putere scăzut asupra eficienței energiei electrice, armonicele pot degrada și calitatea puterii pe întregul sistem de circuit, care ar putea deteriora diverse echipamente electrice. Prin urmare, un corector al factorului de putere hibrid poate fi utilizat pentru a aborda pierderea de energie și pentru a elimina armonicele din sistem.

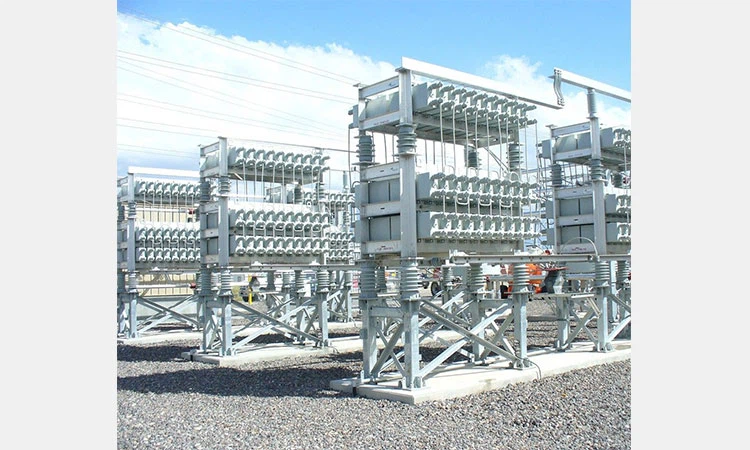

Unde ar trebui să instalați condensatoare în sistemul dvs. de distribuție a plantelor, provenit: Eaton
Condensatoarele de corecție a factorilor de putere trebuie instalate aproape de sarcina pe care sunt proiectate să o gestioneze. Sunt cel mai bine instalat direct pe motorul unde se consumă puterea. De asemenea, puteți instala condensatoare de corecție a factorilor de putere din partea motorului, în funcție de traseul curent și de sarcină.
Corectarea și îmbunătățirea factorului de putere al întregului sistem poate oferi următoarele beneficii:
Îmbunătățirea calității puterii
Calitatea îmbunătățită a puterii de putere: protază
Prin menținerea unui factor de putere optim pentru sistem, tensiunea la sarcini mari este redusă și stabilizată, îmbunătățind calitatea puterii și asigurând o tensiune de alimentare curată și stabilă pentru sarcini.
Fiabilitatea îmbunătățită a rețelei de energie
Fiabilitatea îmbunătățită a rețelei de energie electrică: Obkio
Calitatea de putere îmbunătățită reduce pierderile la transformatoare, cabluri și întrerupătoare și menține temperaturi de funcționare optime, extinzând fiabilitatea și durata de viață a sistemului de distribuție și îmbunătățind în continuare fiabilitatea rețelei de energie.
Reducerea distorsiunii armonice
Reducerea distorsionării armonice-provenite: SpecialityProductTechnologies
În rețelele electrice cu distorsiune armonică severă, instalarea condensatoarelor de corectare a factorilor de putere pot reduce semnificativ distorsionarea, filtra și reduce armonicele, îmbunătățesc semnificativ fiabilitatea echipamentelor și durata de viață și îmbunătățesc calitatea puterii.
Costuri reduse
Costuri reduse provenite: achiziționate
Când eficiența energetică și calitatea scad, veți fi supuși unor sancțiuni mai mari în exces. Instalarea condensatoarelor de corectare a factorilor de putere pot compensa și evita aceste penalități, reducând astfel costurile de disponibilitate.
Corecția factorului de putere este crucială pentru sistemele de putere. Alegerea dispozitivului potrivit de corecție a factorului de putere pentru industria dvs. vă poate ajuta să vă reduceți costurile de energie electrică. Pentru a găsi cea mai economică soluție pentru îmbunătățirea calității puterii în sistemul dvs. de energie electrică, citiți cu atenție acest ghid sau nu ezitați să ne contactați.
