Pentru a înțelege funcționarea și componentele unui transformator de putere, trebuie să înțelegeți conexiunile electrice și cablurile sale complexe. Cum transmit transformatoarele de putere în siguranță și în mod fiabil curentul și tensiunea la sarcinile electrice?
Este prin conexiuni electrice și de cablare unice. Acest ghid vă poate ajuta cu tot ce trebuie să știți despre cablarea transformatorului de putere.
Ce este un transformator de tensiune electrică-sursă: LTEC
Un transformator de putereconstă dintr-una sau mai multe bobine. Este o componentă pasivă care transferă curentul electric de la un circuit la altul. Variând curentul în oricare dintre bobine, curentul generează un flux magnetic variabil în miezul transformatorului.
Acest dispozitiv, care transferă energie electrică între două circuite fără a fi nevoie de o conexiune metalică, se numește transformator de putere. Nu numai că schimbă nivelul de tensiune al curentului alternativ (AC), dar și procesează diverse semnale din circuit.
Există mai mulți termeni asociați cu transformatoarele de putere, inclusiv:
Cablajul transformatorului de putere
Cablajul transformatorului de putere-sursă: tutoriale-electronice
Cablajul transformatorului de putere se referă la conexiunea dintre un capăt și generatorul de la o centrală electrică, iar celălalt capăt și sarcină.
Intrare și ieșire
Intrare și ieșire-sursă: matsusada
Un transformator are terminale de intrare și de ieșire. Terminalul de intrare este conectat la sursa de alimentare, în timp ce terminalul de ieșire este conectat la sarcină. Borna de intrare a unui transformator este înfășurarea primară, în timp ce borna de ieșire este înfășurarea secundară.
Cablajul transformatorului mono-trifazat și trifazat
Cablajul transformatorului mono-si trifazic-sursă-: ucarecdn
Transformatoarele sunt proiectate pentru cablare mono-trifazată și trifazată. Cablajul monofazat înseamnă că transformatorul acceptă o singură fază de alimentare și o furnizează la o sarcină monofazată.
Cablajul trifazat înseamnă că transformatorul poate gestiona trei faze de putere și poate accepta trei intrări diferite pentru a alimenta trei sarcini diferite. Ieșirea sa constă, de asemenea, din trei conductori diferiți.
Marcaj terminal și cod de culoare
Marcarea terminalului și codul de culoare-sursă: nassaunationalcable
Pentru a facilita comunicarea consecventă între diferite departamente ale aceluiași producător sau între diferiți producători, transformatoarele sunt marcate cu marcaje ale terminalelor pentru diferite conexiuni și codate-coloră. Diferiți țări și producători folosesc coduri de culoare specifice pentru a distinge diferite locații și terminale ale transformatorului.
Locația conexiunii
Locația conexiunii-sursă: allboutcircuits
Bornele de intrare ale unui transformator de putere tipic se numesc H1 și H2. Acestea sunt bornele înfășurării primare și pot primi intrare sub tensiune. Bornele de ieșire se numesc X1 și X2. Sunt situate pe înfășurarea secundară a transformatorului.
Conexiunea necorespunzătoare sau erorile în timpul proiectării, fabricării și instalării transformatoarelor de putere pot duce la pierderi de putere, fluctuații de tensiune și scurtarea duratei de viață a echipamentului. Metodele de conectare adecvate pot preveni aceste probleme. Metodele adecvate de conectare a transformatorului includ:
Metode de cablare a transformatorului monofazat-
Metode de cablare-transformatoarelor monofazate-sursă: tehnologie electrică
Un transformator monofazat constă dintr-un conductor de fază și un conductor neutru. Conductorul neutru se conectează în primul rând la linia neutră comună. Pe partea sursei de alimentare, două înfășurări ale unui transformator monofazat sunt împământate, în timp ce pe cealaltă parte, doar o înfășurare este legată la pământ, cu o înfășurare conectată la sarcină.
- Conduceri de fiecare parte
Cablurile de pe fiecare parte facilitează circulația tensiunii în circuit, protejând înfășurările.
- Conexiune dublă în serie
În situații cu tensiune și curent ridicat, o conexiune în serie cu dublă înfășurare poate conecta sarcina și alimentarea în serie, crescând tensiunea de ieșire și reducând curentul de intrare.
Un transformator trifazat este format din trei conductori, dintre care unul este conductorul neutru. Această metodă de conectare poate gestiona mai eficient sarcini mai mari. Este de obicei conectat fie într-o configurație delta, fie în stea.
Conexiune Delta
Delta Connection-sursă: maddox
Un transformator de putere cu o conexiune delta are fiecare capăt de înfășurare conectat la celălalt, formând o buclă triunghiulară închisă.
Conexiune Wye
Wye Connection{0}}sursă: maddox
Fiecare capăt al bobinei este conectat la un punct central comun. Acest lucru permite o distribuție eficientă a energiei pe distanțe lungi, minimizând în același timp pierderile de putere.
Transformatoarele de putere constau de obicei dintr-unul sau mai multe dulapuri, sunt mari și cântăresc sute de kilograme. Prin urmare, orice operațiune poate duce la accidente grave și chiar daune mediului. În timpul procesului de cablare, trebuie respectate mai multe reguli de siguranță, inclusiv:
Echipament de protectie

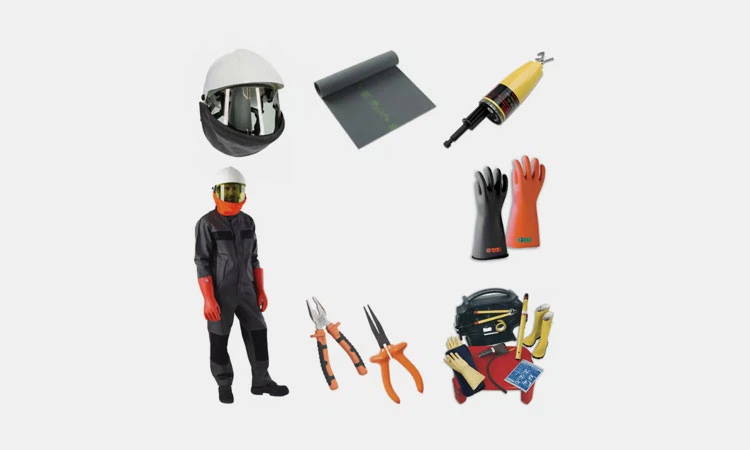

Echipament de protecție-sursă: alimentare și cabluri
Lucrătorii trebuie să pregătească și să poarte echipament individual de protecție (EIP), inclusiv ochelari de protecție și mănuși. Uneltele de cablare trebuie să fie izolate corespunzător pentru a preveni orice scurtcircuit electric care ar putea răni lucrătorii.
Opriți alimentarea
Opriți alimentarea-sursă: safetysign
Înainte de a conecta transformatorul, asigurați-vă că alimentarea este oprită și nu generează energie. Nu efectuați conexiuni electrice. În timpul procesului de cablare, asigurați-vă că nu sunt realizate conexiuni electrice și că sarcinile electrice nu funcționează.
Respectarea reglementărilor internaționale
Înainte de a conecta un transformator de putere, verificați dacă schema de conexiuni este clară și sigură și că respectă standardele internaționale și reglementările legale.
Instrumente adecvate
Înainte de a conecta transformatorul, asigurați-vă că sunt utilizate instrumente de conectare aprobate, eficiente și de încredere pentru a asigura niciun pericol pentru operator.
Acum că am aflat despre măsurile de protecție și siguranță, haideți să discutăm despre cum să conectați transformatoarele de putere monofazate și trifazate. Pașii includ:
Identificarea tipului de transformator de putere
Identificarea tipului de transformator de putere-sursă: maddox
Înainte de conectare, asigurați-vă că identificați în mod clar tipul de transformator de putere: mono-fazat sau trifazat-și înțelegeți dacă este un transformator trep-în sus sau cobor-. Transformatoarele sunt, de asemenea, clasificate ca tip uscat-sau imers-de ulei. Procedurile variază în funcție de tipul de transformator.
Configurare pre-cablare
Înainte de cablare, luați în considerare cu atenție site-ul dvs. Luați în considerare dacă transformatorul este instalat corect și în siguranță și dacă există suficient spațiu pentru a-l găzdui.
Identificarea marcajelor transformatorului
Identificarea marcajelor transformatoarelor-sursă: daelimtransformer
Marcajele transformatorului includ H1 și H2 și X1 și X2. Acestea indică bornele de intrare și, respectiv, de ieșire.
Oprirea alimentării
Oprirea sursei de alimentare-: molidul
Opriți întotdeauna alimentarea înainte de a conecta orice, asigurându-vă că toată puterea este oprită și că nu există curent în circuit.
Cablajul transformatorului
Cablajul transformatorului-sursă: monolithicpower
Conectați transformatorul conform secvenței desemnate:
- Mai întâi: conectați linia monofazată-la bornele de intrare, H1 și H2.
- În al doilea rând: Conectați transformatorul la firul de împământare, de obicei marcat G sau GND. Pasul 3: Conectați bornele de ieșire ale transformatorului la firele de sarcină electrică, fie X1, fie X2.
- Când efectuați aceste conexiuni, luați în considerare polaritatea firelor monofazate-transformatorului. Această polaritate se referă la direcția tensiunii prin înfășurările transformatorului.
Cum să conectați un transformator de la 480V la 120V-sursă: electriciantalk
- Cablajul unui transformator de 480 de volți la un sistem de 120 de volți este un proces simplu.
- Mai întâi, etichetați bornele de intrare ale transformatorului H1 și H2.
- Apoi, luați două fire de la centrala de 480 de volți și conectați unul la terminalul H1 și celălalt la terminalul H2.
- De asemenea, conectați ieșirea transformatorului la o sarcină electrică de 120 de volți. Conectați cele două fire de la sarcina electrică la bornele de ieșire ale transformatorului X1 și X2.
Cum să conectați un transformator de la 480V la 240V-sursă: electriciantalk
- Luați cele două fire de la centrala de 480 de volți și conectați-le la bornele H1 și H2 ale transformatorului.
- În plus, conectați ieșirea transformatorului la o sarcină electrică de 240 de volți și apoi conectați cele două fire ale sarcinii la bornele de ieșire X1 și X2 ale transformatorului de tensiune, respectiv.
Transformatoarele de putere trifazate pot fi conectate fie în configurații delta, fie în stea. Într-un transformator conectat în delta-, fiecare capăt al bobinei este conectat la un punct central comun, formând un triunghi închis. Într-un transformator conectat în -y, fiecare capăt al bobinei este conectat la un punct central comun.
Care este cablarea transformatorului în configurația Delta
O configurație de transformator delta nu are un punct neutru sau o linie neutră. Această conexiune de transformator este potrivită pentru aplicații trifazate de-putere mare-, cum ar fi motoarele industriale și mașinile mari. Pașii pentru o conexiune delta sunt următorii:
- În primul rând, un transformator de putere trifazat are două terminale pentru fiecare tensiune de fază, cu trei înfășurări și șase terminale. Pe partea de-înaltă tensiune, există trei faze: A, B și C. Faza A este formată din bornele H1 și H2, faza B este formată din bornele H3 și H4, iar faza C este formată din bornele H5 și H6. Pe partea de joasă-tensiune, X1 și X2 cuprind faza A, X3 și X4 cuprind faza B, iar X5 și X6 cuprind faza C.
- În al doilea rând, trebuie să conectați H2 la H3, H4 la H5 și H6 la H1.
- Apoi, trebuie să conectați linia 1 la H1, linia 2 la H3 și linia 3 la H5, formând un circuit delta.
- Apoi, conectați faza A la terminalul X1, faza B la terminalul X3 și faza C la terminalul X5. Conectați-vă pentru a forma un circuit delta.
Care este cablarea transformatorului în configurația Wye-sursă: maddox
Un transformator de putere trifazat-conectat în stea include un punct neutru și un conductor neutru. Adică, un capăt al transformatorului este conectat la punctul neutru comun, iar celălalt capăt al înfășurării este conectat la conductorul de linie. Pașii specifici sunt următorii:
- În primul rând, un transformator de putere trifazat are două terminale pentru fiecare tensiune de fază, cu trei înfășurări, rezultând un total de șase terminale. Pe partea de-înaltă tensiune, există trei faze: A, B și C. Faza A include bornele H1 și H2, faza B include bornele H3 și H4, iar faza C include bornele H5 și H6. Partea de joasă-tensiune include faza A a lui X1 și X2, faza B a lui X3 și X4 și faza C a lui X5 și X6.
- În al doilea rând, trebuie să conectați un capăt al fiecărei înfășurări. Conectați un capăt al H2, H4 și H6 la un punct comun, formând o formă Y. Acest punct este punctul comun sau punctul neutru.
- Puteți conecta apoi capetele rămase ale celor trei înfășurări la sursa de alimentare de intrare: H1 la linia 1, H3 la linia 2 și H5 la linia 3.
- În cele din urmă, pentru înfășurarea secundară, puteți conecta X2 la X4 și X6, care va deveni punctul neutru. Conectați faza A la borna X1, faza B la borna X3 și faza C la borna X5.
Care sunt sfaturile de depanare pentru cablarea transformatorului-sursă: wavex
Dacă apare o defecțiune a cablajului, cum ar trebui să o remediați? Puteți:
Verificați conexiunile de bază
Dacă puterea de ieșire a transformatorului este insuficientă, verificați conexiunile de bază. În al doilea rând, o siguranță arsă sau fire slăbite pot fi cauza. Asigurați-vă că toate cablurile de intrare și ieșire ale transformatorului sunt bine conectate și verificați dacă tensiunea sistemului este normală.
Supraîncălzire
Supraîncălzirea poate provoca un zumzet, poate limita fluxul de aer și poate reduce sarcina sistemului. Apoi, verificați dacă șuruburile sunt strânse și dacă cablajul este împământat corespunzător.
Erori de cablare
Erorile de cablare pot cauza cu ușurință defectarea transformatorului. Dacă simți un miros de ars sau interiorul unității își schimbă culoarea, aceasta indică o deteriorare internă a transformatorului. Asigurați-vă că tensiunea de intrare a transformatorului este în concordanță cu tensiunea nominală, configurația cablajului și polaritatea sunt corecte și că este utilizată dimensiunea corectă a firului pentru sarcină.
Instalarea-la fața locului a unui transformator este complexă și sunt necesare măsuri de siguranță pentru prima-instalare. Următorii sunt pașii de cablare și instalare pentru un transformator:
Partea Primară
Partea principală-sursă: monolithicpower
Partea primară este partea de intrare a transformatorului. Trebuie să conectați partea primară la sursa de alimentare.
Partea secundară
Sursa secundară-: electronice
Partea secundară este partea de ieșire a transformatorului. Este responsabil pentru transmiterea puterii către sarcină, adică echipamentul conectat la aceasta.
Sârmă de împământare
Sârmă de împământare-sursă: control
Firul de împământare este un fir de siguranță. Este o conexiune împământată intenționată la transformator. Acest lucru asigură că, în cazul unui scurtcircuit, curentul de defect nu va trece prin nimeni care intră în contact cu echipamente electrice periculoase sau cutia de distribuție.
Metoda de cablare pentru transformatorul dvs. este crucială. Cablajul adecvat al transformatorului nu numai că previne defecțiunile sistemului, ci și impactul asupra performanței și duratei de viață a transformatorului. După ce ați revizuit acest ghid, dacă aveți nevoie de asistență profesională pentru a face alegerile corecte, pentru a minimiza riscurile operaționale și pentru a obține cea mai stabilă distribuție a energiei, contactați-ne acum!
